数字语音网关高级设置
本文编辑：@BG4IJK，@BloodBlade
如果你想要更简单的内容，可以查看基本设置
网络结构和注册方式
在将数字语音信号输入互联网之前，需要对相关系统的结构有些了解。
对于D-Star和系统融合这两种业余专用的数字语音模式来说，它们的网络结构也大致相同。 在网络中，最主要的部分有两个，分别是收发射频信号，将其接入网络的部分，通常称为网关或节点； 以及接收网关或节点传输来的数据，将其分发给其他连接的网关或节点的部分，通常称为反射器或房间。
一般来说，网关需要接收射频信号，所以都会和电台相连或内置射频收发能力。而反射器则通常是纯软件程序。
D-Star
D-Star网关一般会与中继相连接。除了中继之外，一些较新的D-Star设备可以自身作为网关（内部网关模式）或连接其他设备上的网关软件（外部网关模式）。
D-Star在开发时只考虑过将中继互相连接，并没有考虑到反射器的存在。 后来则一些人开发了被称作反射器的软件，它通过将自身伪装为中继来接入D-Star网络，因此连接中继和连接反射器实际上是同样的操作。 在D-Star反射器中，通常可以提供多个模块。 由于D-Star中继系统也有模块的概念，因此不要混淆中继模块和反射器模块。 反射器模块的作用是将一个反射器分为多个聊天室，这些模块通常具有不同的用途。
目前最常用的反射器软件是XLX反射器。 XLX反射器除了D-Star的相关协议之外，还支持连接AMBE芯片来与系统融合以及DMR模式进行转换。 因此除了D-Star外，他还支持系统融合模式的YSF协议和IMRS协议以及DMR模式的DMR Plus协议和DMR MMDVM协议。

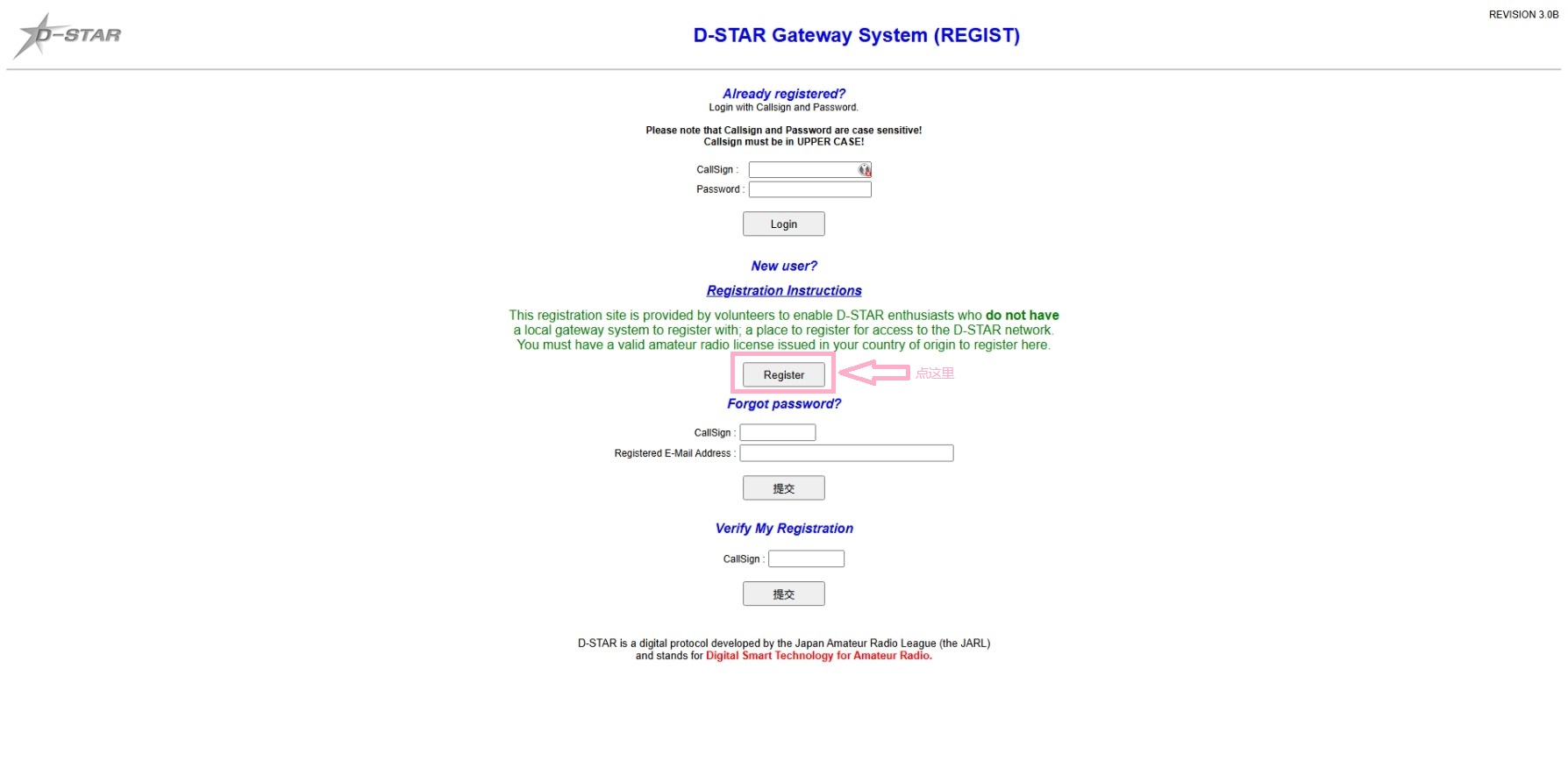

在加入D-STAR网络之前，需要先进行注册，原则上应联系最近的中继网关运营者进行注册，比如国内最大的D-STAR中继系统的运营者辽宁业余无线电俱乐部，而本地没有D-STAR网关的用户则可以在D-STAR Gateway System注册。 其注册流程十分简单，点击Register。

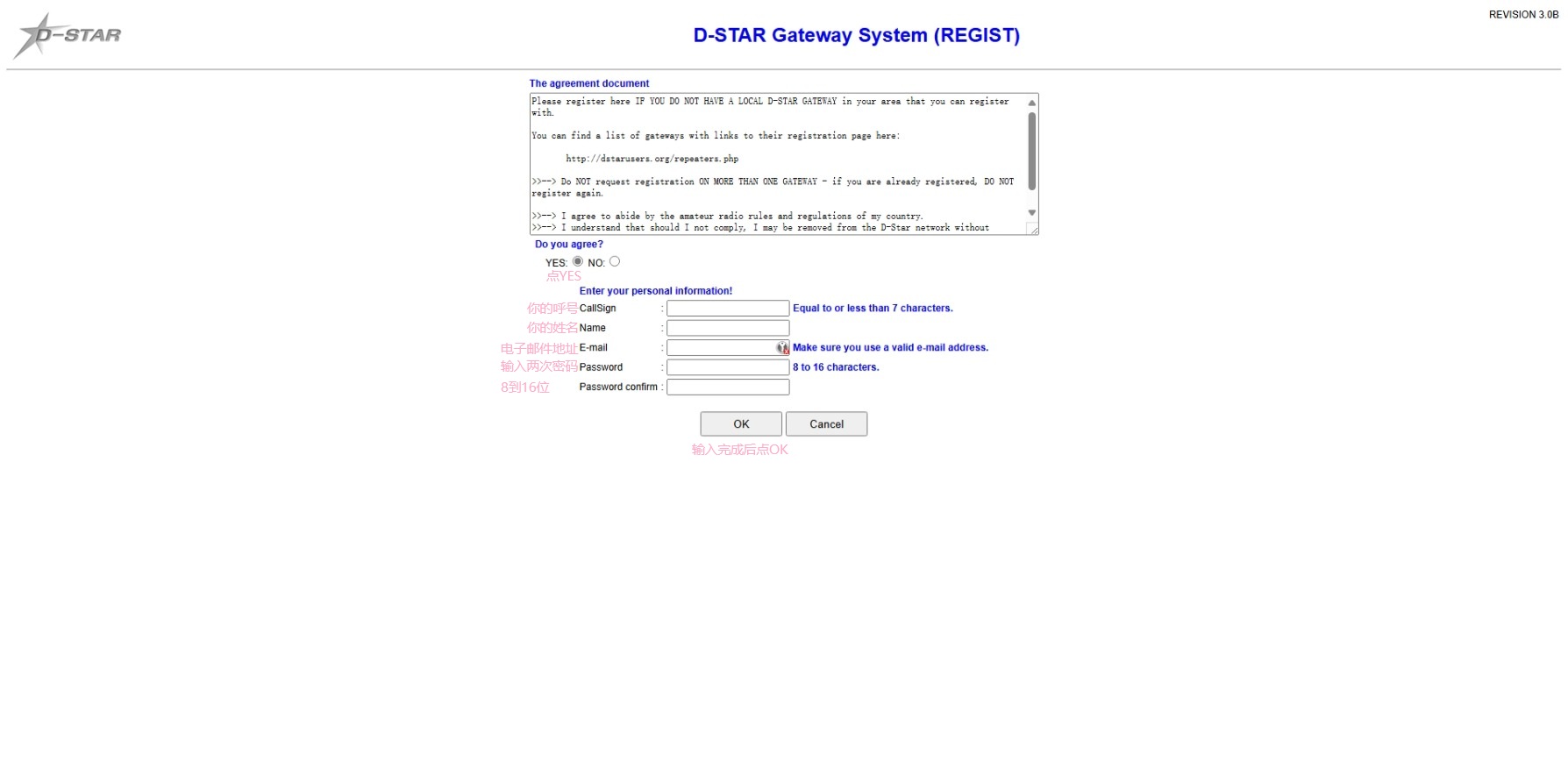

同意协议，输入呼号、姓名、电子邮件地址和密码后，点击OK。
之后只要等待几天接收到审核通过的邮件就成功了。注册成功后还要添加终端条目（或称“注册设备信息”）。

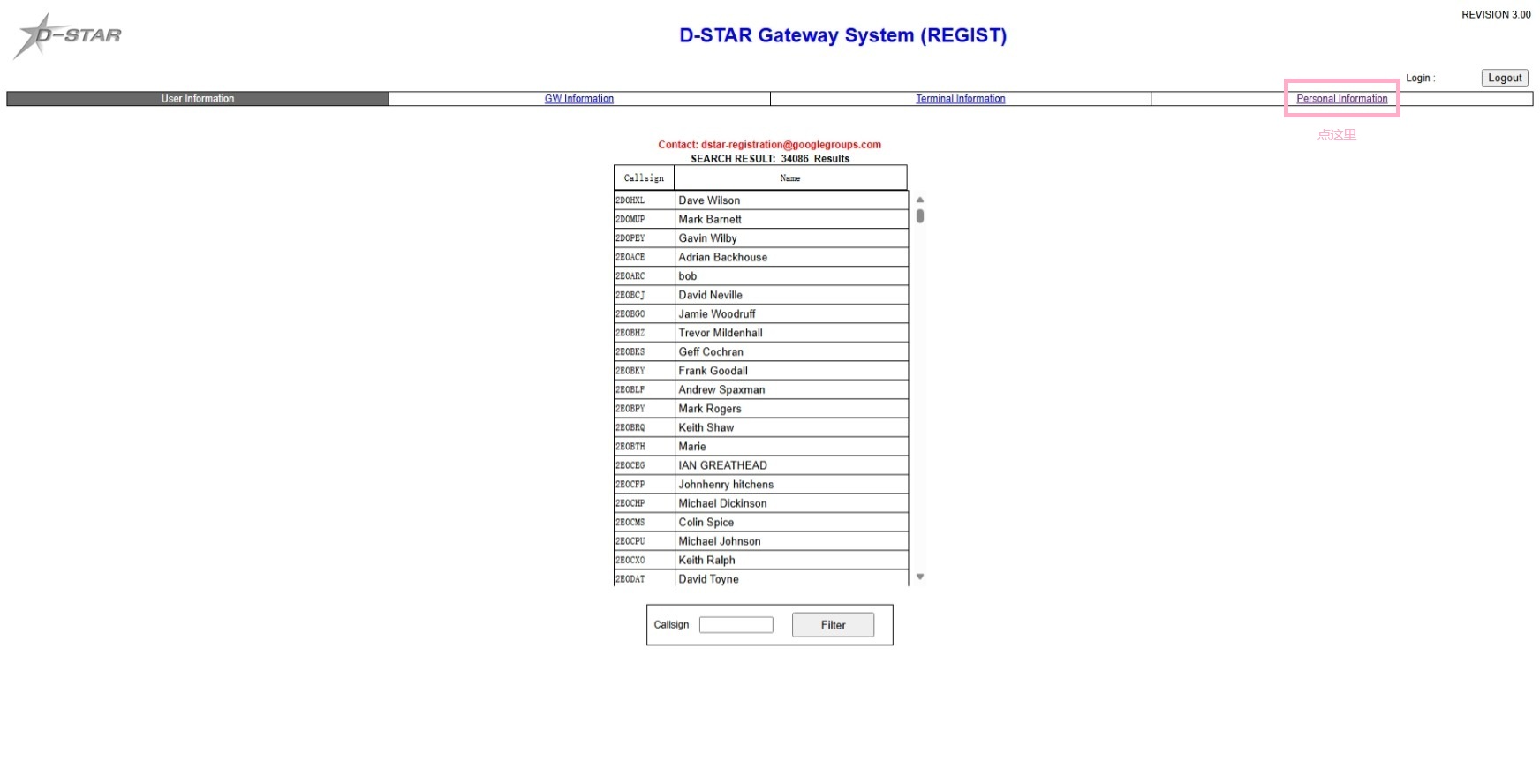

首先回到D-STAR Gateway System主页，在最上面一栏输入呼号和之前注册使用的密码进行登录进入用户信息界面，然后点击Personal Information进入个人信息页面。

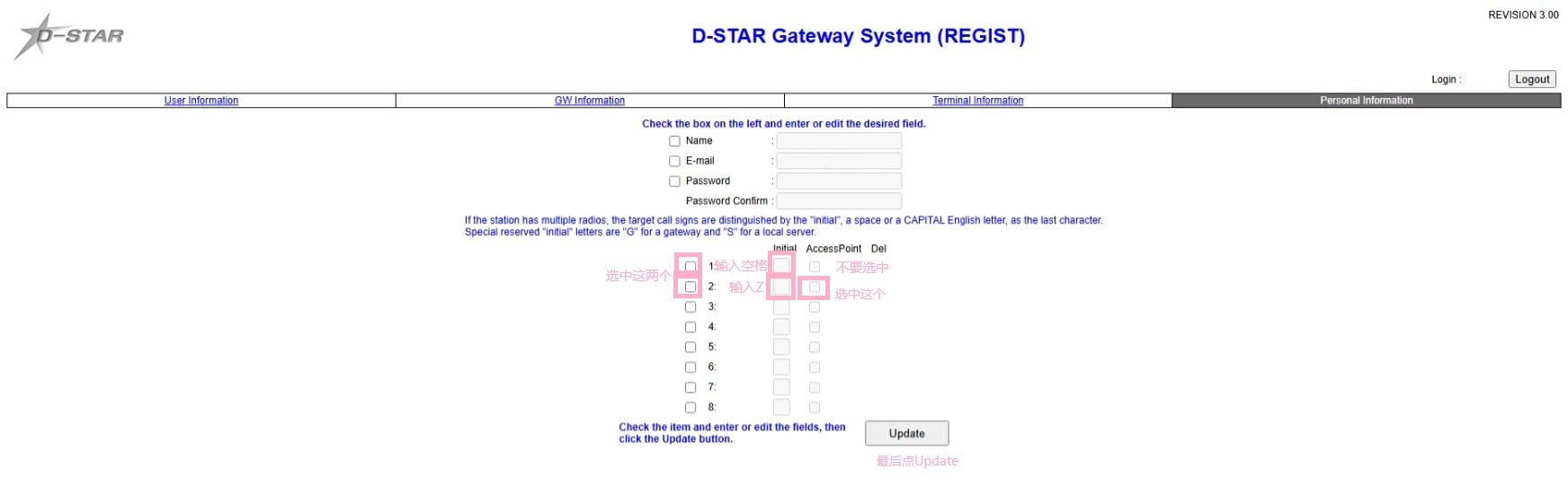

然后根据邮件中的说明进行设置。
系统融合
系统融合的结构和D-Star大同小异。不同的是，仅仅使用的话不需要任何注册操作。
实际上，系统融合有两个独立的网络，分别是Wires-X和YSF。
Wires-X是由八重洲官方设置的网络，在连接网络时不需要注册，只有需要在八重洲官方运营的中开设节点或房间时才需要注册。 但是在Wires-X中设置开设房间时则必须要购买HRI-200的配件。 不过该网络国内几乎没有人使用。
在国内，大部分用户都使用YSF网络，这是由HAM们开发的开源反射器YSF所组成的网络。 有两个反射器软件都可以接入YSF网络，分别是YSFReflector和pYSFReflector3。 前者由MMDVM的作者G4KLX开发，但目前已经移交给DroidStar的作者进行维护。后者则是使用Python开发的替代品。
为了与Wires-X兼容，大部分YSF反射器都会在YSFReflector-Registry中注册并获得一个唯一的代码。 这个代码大都是5-6位数字，因此容易与DMR的谈话组ID混淆。
通常长按Wirex-X按键即可连接到中继或热点的软件中来进行切换反射器或房间和节点，或使用其他Wires-X功能。
DMR
DMR模式并未考虑过业余使用，因此它只支持中心化服务器，而不是像D-Star等业余模式那样的对等联邦式网络。 DMR模式有三个比较活跃的服务器集群，分别是由于摩托罗拉业余俱乐部组建的DMR-MARC、欧洲摩托罗拉经销商赞助并使用摩托罗拉内部代码组成的BrandMeister和完全开源软件组成的FreeDMR。 由于这些网络并不互通，因此你无法在一个网络中呼叫另一个网络的用户。如果你想使用多个网络，也需要分别在这些网络的服务器当中注册。
获取Radio ID
由于DMR等专业数字语音模式不支持呼号，而呼号的可能值远大于DMR允许的ID值，因此为了建立呼号与ID一一对应的关系，摩托罗拉业余俱乐部（MARC）牵头开启了审核并分配ID的的工作，后来则独立出来成立了Radio ID组织，也新增了分配P25 ID（与DMR ID相同，无需重复分配）和NXDN ID（中国大陆注册的账号需要发起工单而不能自助申请）的业务。
首先，让DMR设备连接互联网必须要在Radio ID组织进行注册。

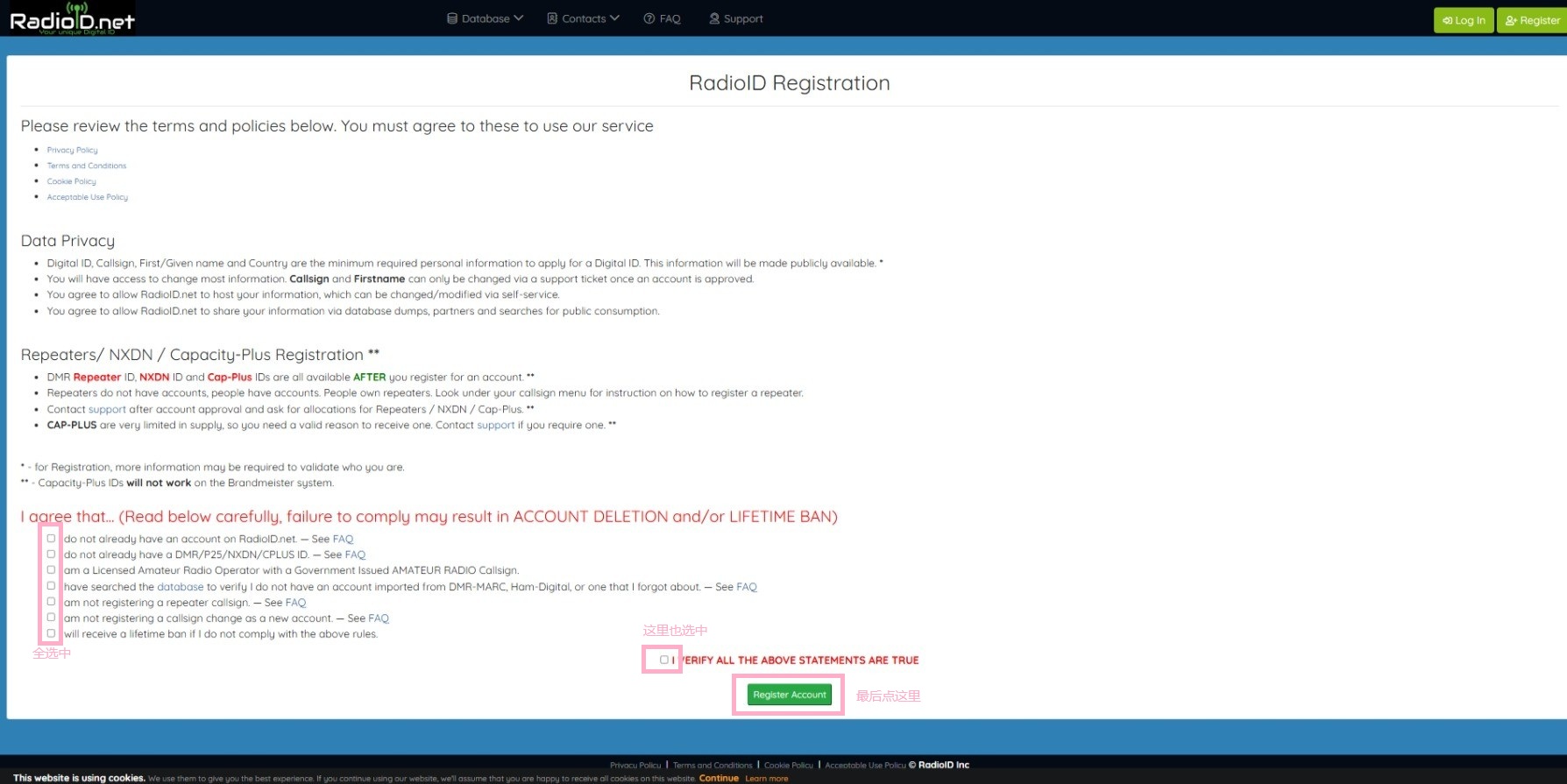

- 访问Radio ID注册页面，阅读并勾选所有协议和须知，然后点击
Register Account进入注册页面。

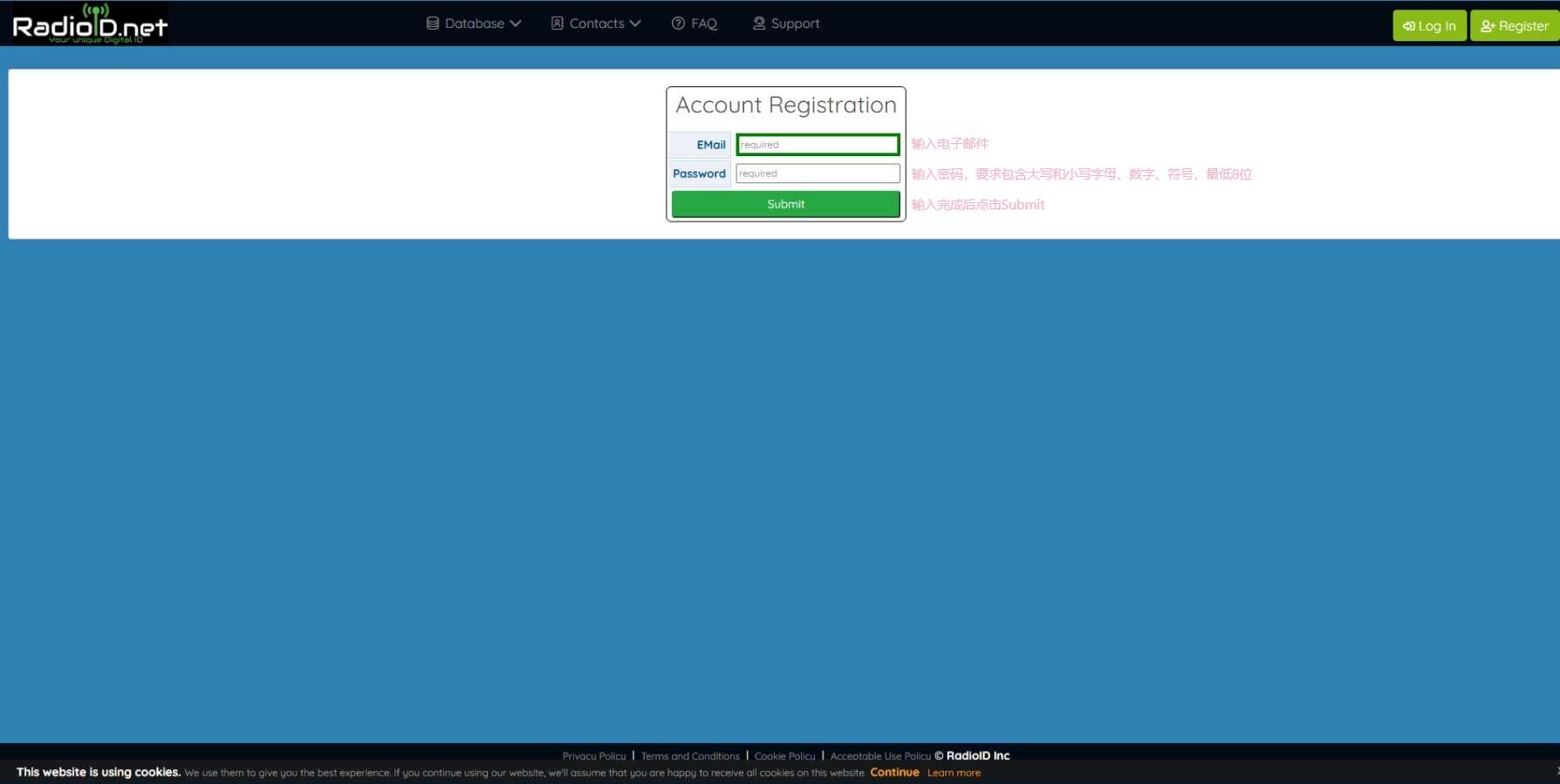

- 填写电子邮件和密码。

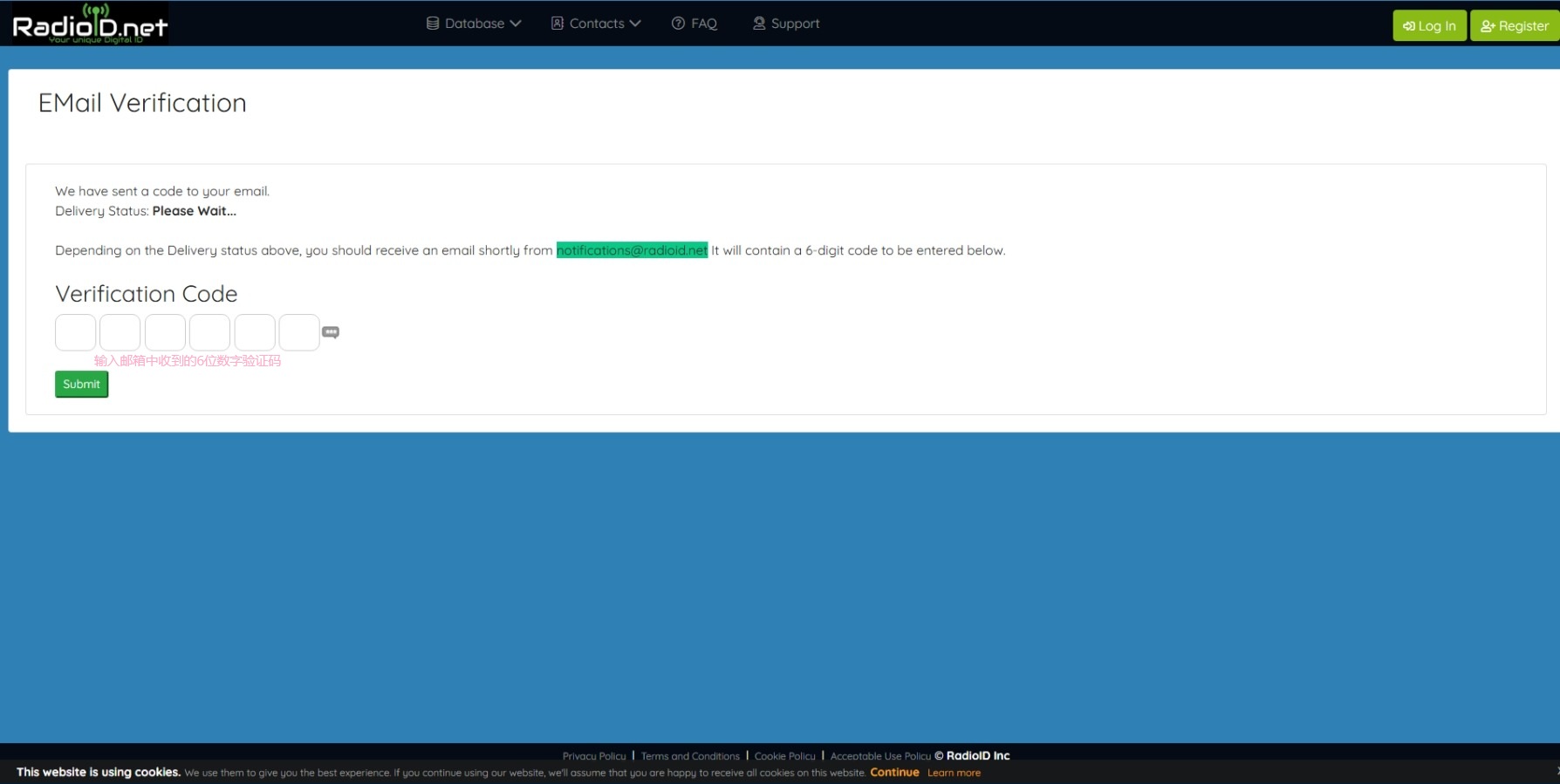

- 填写邮箱中收到的验证码。

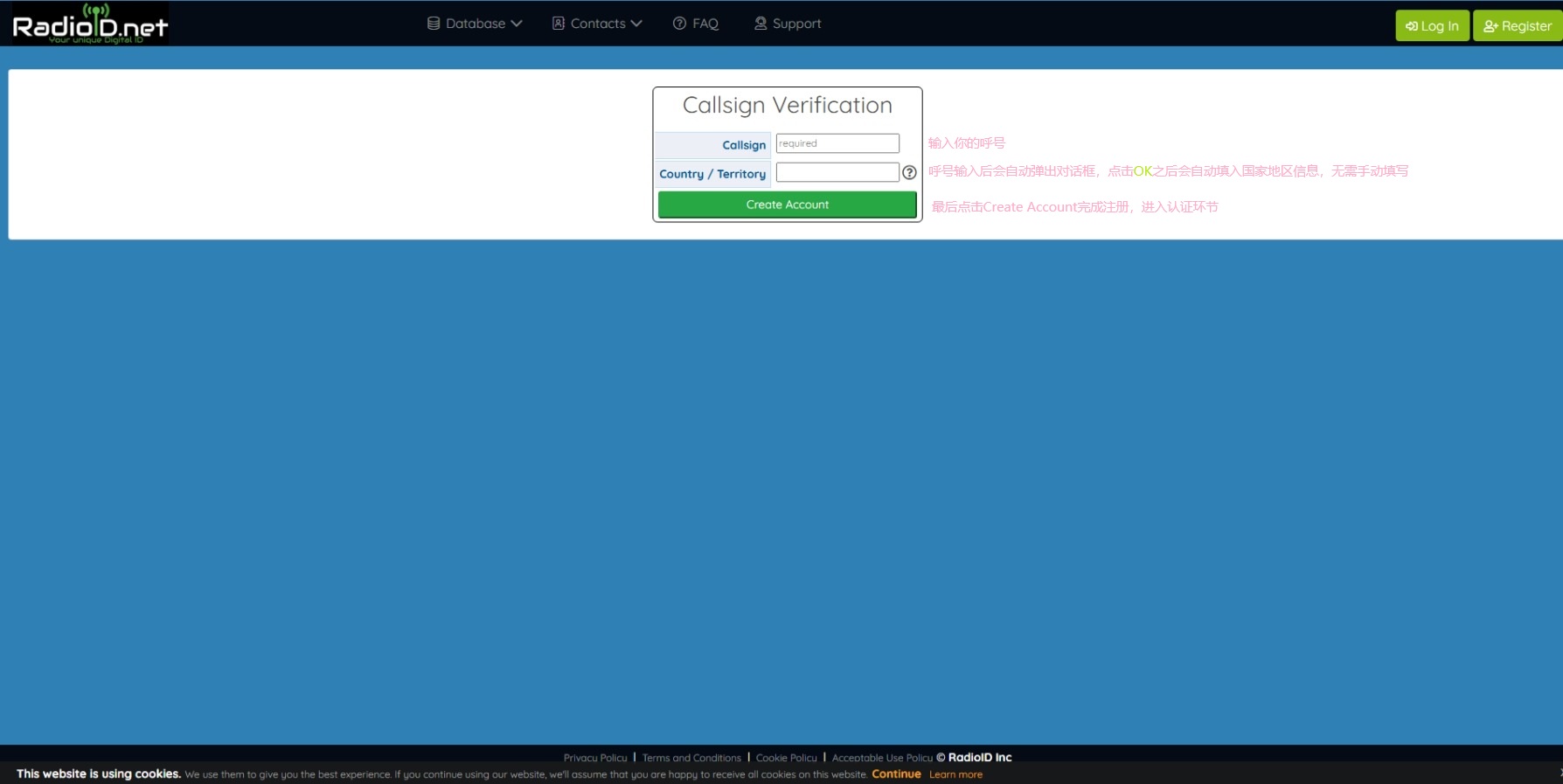

- 输入呼号。

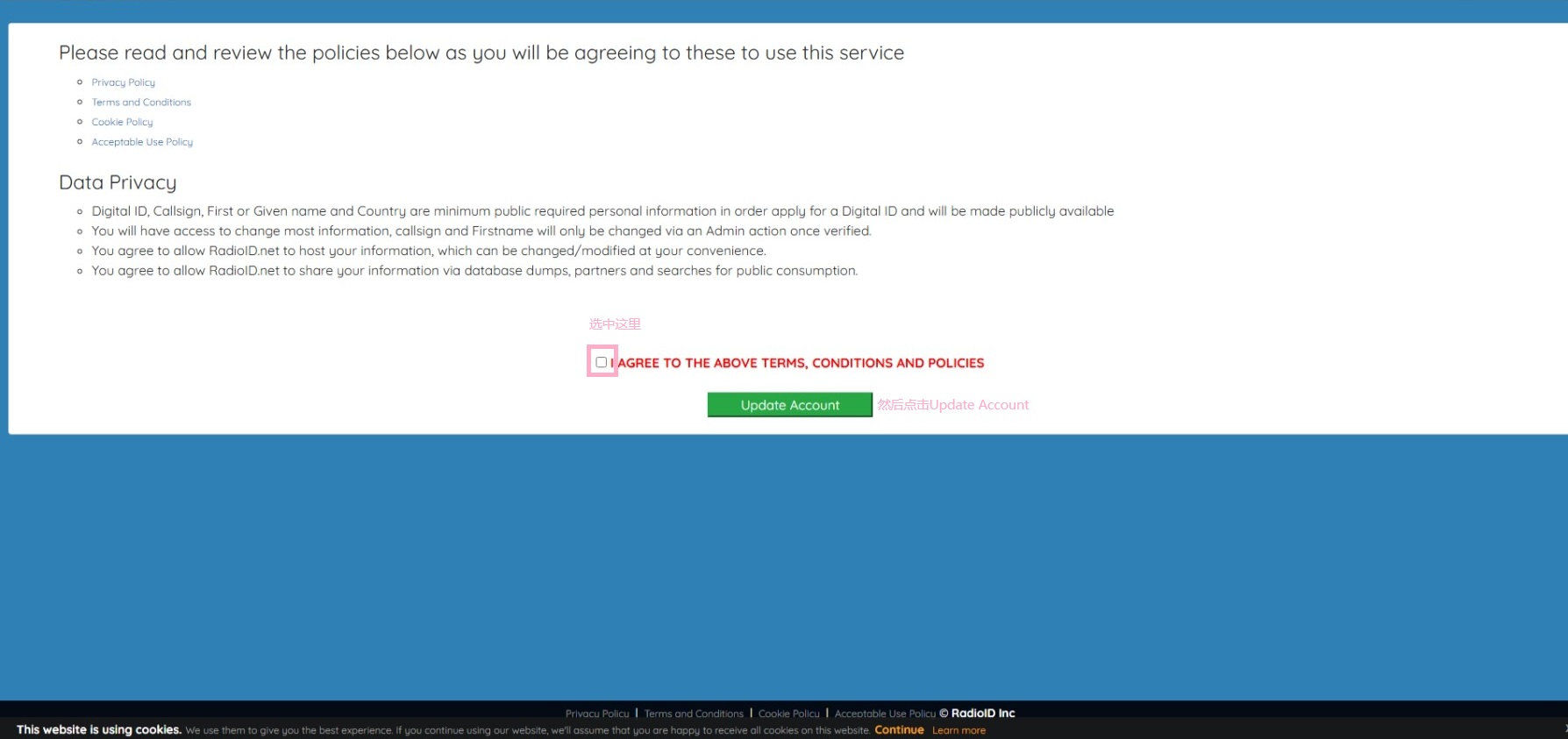

- 同意隐私保护协议，准备填写个人信息。这时候可能弹出一个对话框，点击
Close关闭即可。然后同意条款进入下一步。

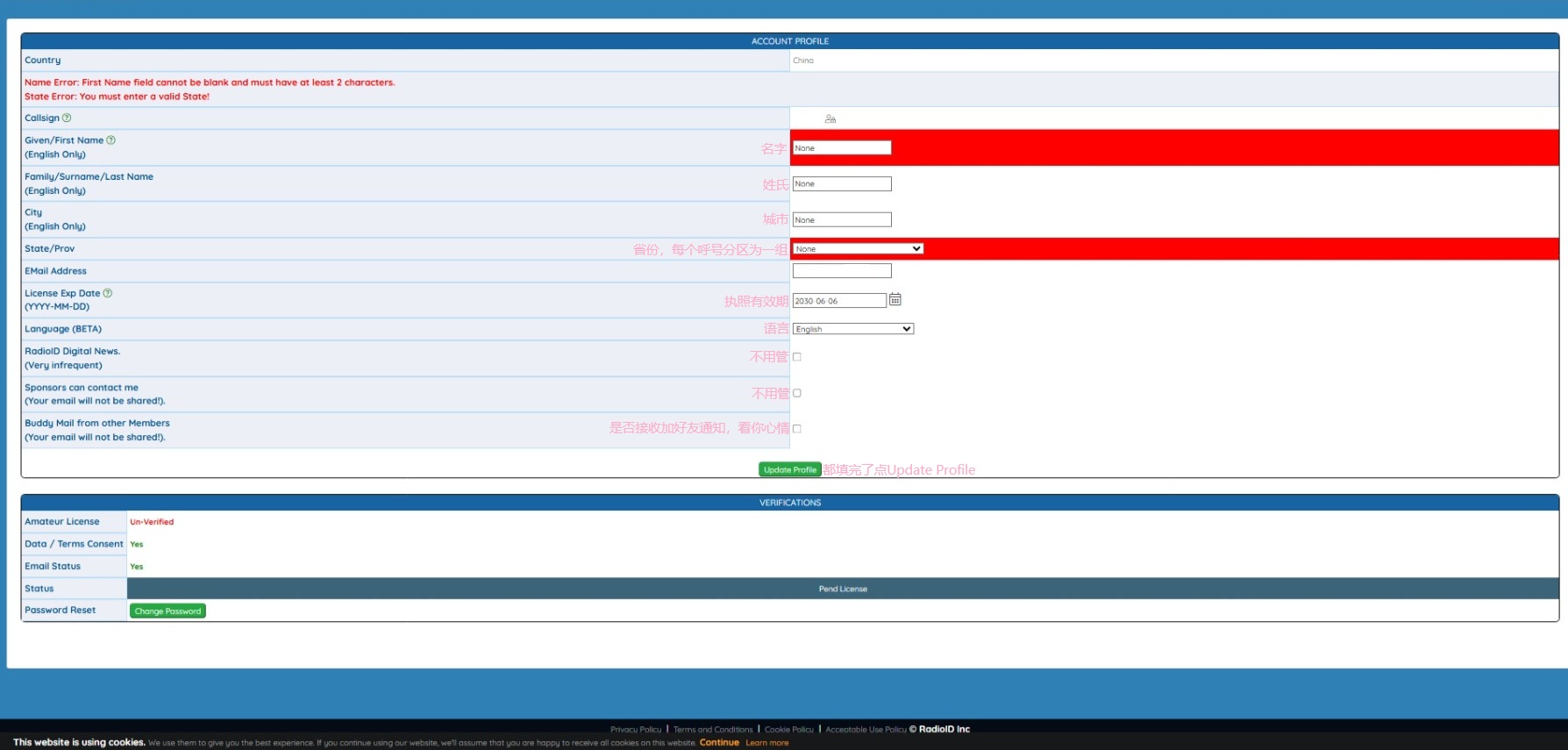

- 在个人信息界面中填写自己的信息。

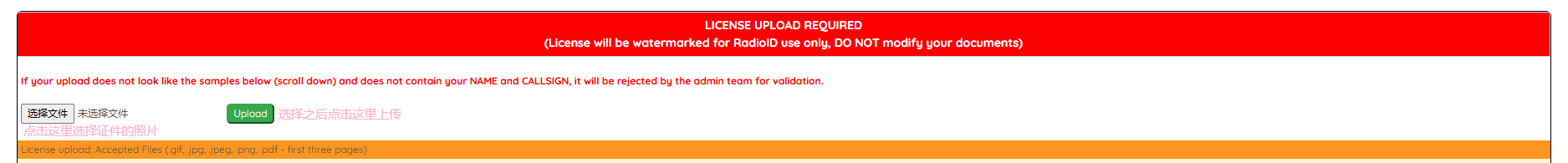

信息保存后会要求上传执照和操作证。
- 首先按照以下示例照片的样子摆放执照和操作证并拍照。
（根据个人经验，身份证号可以打马赛克，不过可能要看审核员的心情）。
然后在个人信息页面中找到以下部分：
- 提交证件后需要等待一段时间进行审核，通过后会收到邮件。这时候登录Radio ID网站，点击右上角自己呼号，选择
Dashboard即可看到自己的DMR ID。
DMR ID除了用于电台中，还会被用于热点等网关设备中，为了区分这些设备，可以在DMR ID后面附加2位数字作为ESSID。
注册BrandMeister
在获得DMR ID后，还有另一件事要做，就是在DMR服务器中注册。 由于BrandMeister网络是国内用户最多的网络，因此以BrandMeister为例进行注册。

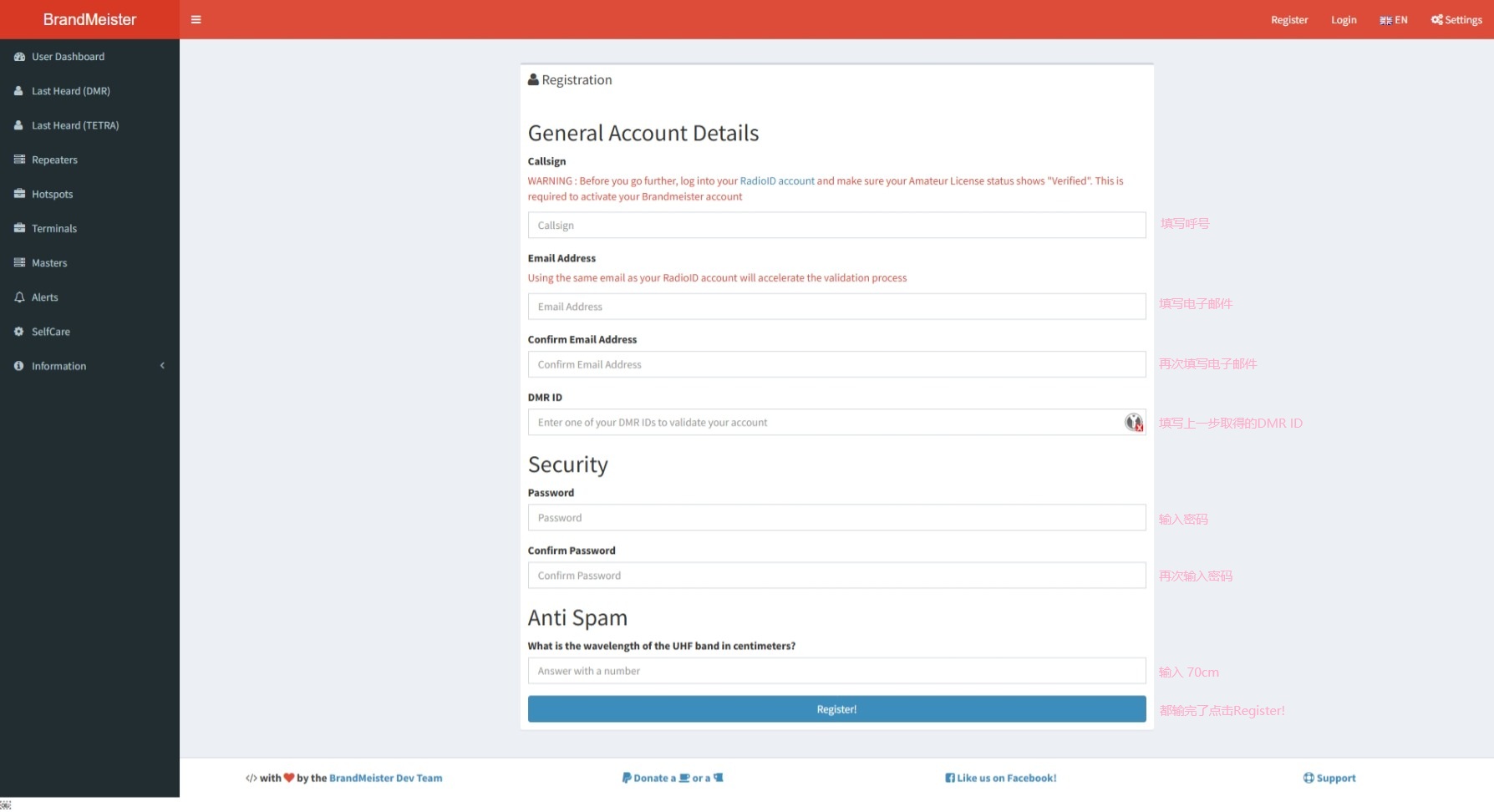

- 访问BrandMeister注册页面。根据图片填写资料：
- 然后进入邮箱找到验证邮件进行验证，验证后等待BrandMeister志愿者审核，审核完成后就可以直接用DMR台子访问DMR中继了。
如果你需要使用热点盒子，那还需要设置热点密码中国区的BrandMeister4601服务器强制要求热点密码不能使用默认密码，因此不可跳过此环节。：

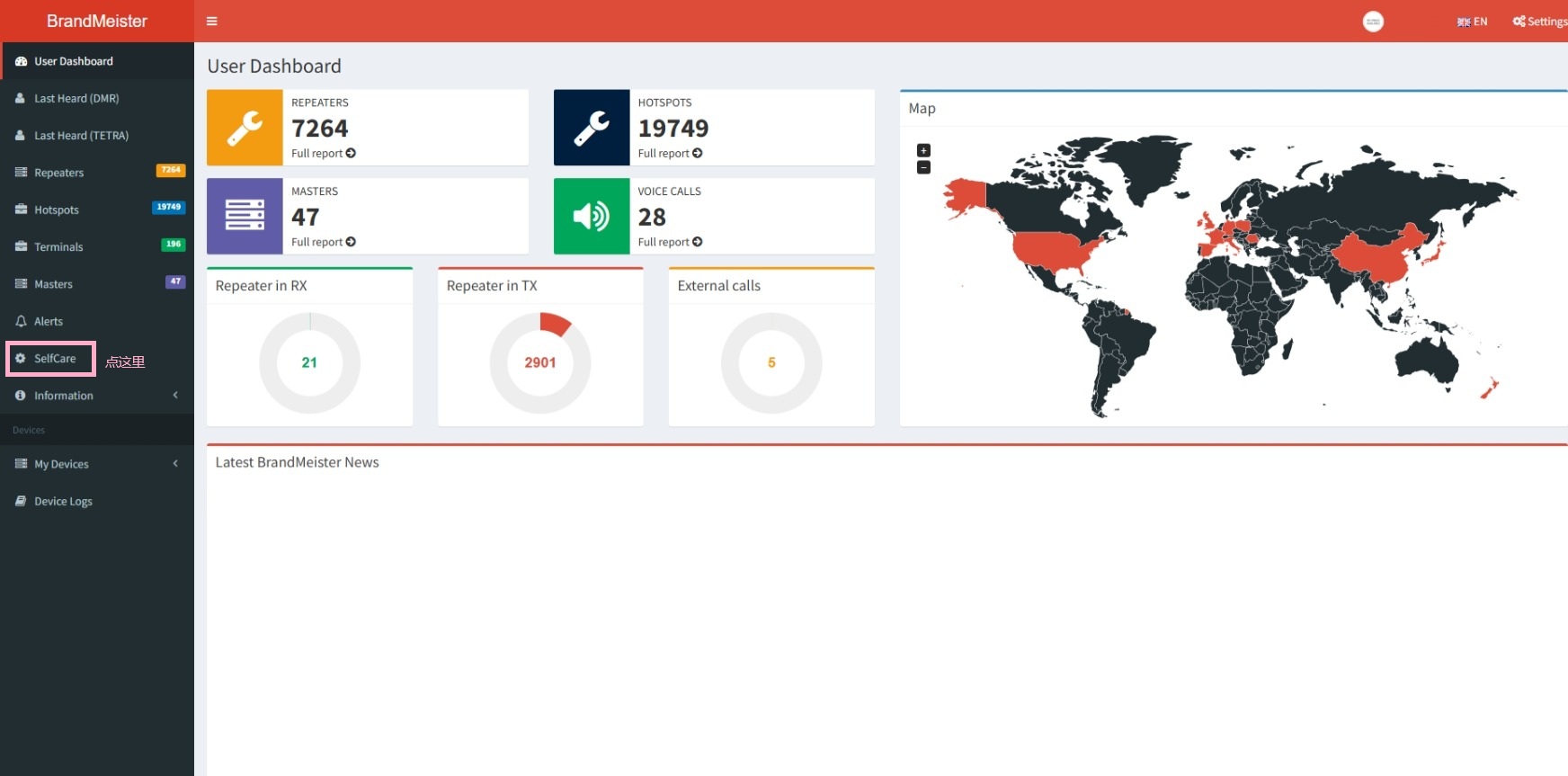

- 进入BrandMeister主页，点击右上角的Login进行登录，然后点击
SelfCare

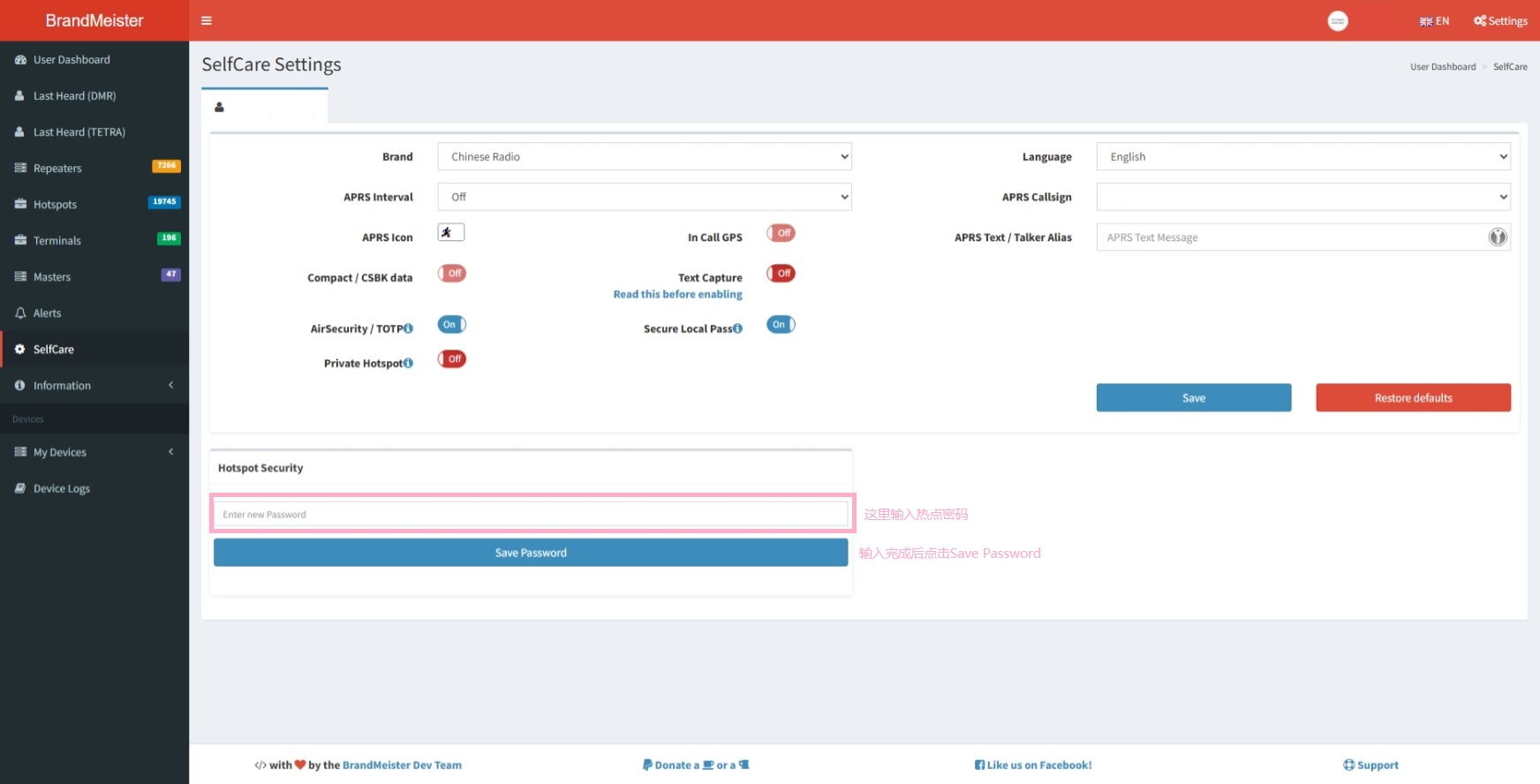

- 进入SelfCare界面后，不用管其他设置，直接修改热点密码即可。
至此，所有的必须环节都已经完成，不过仍然推荐进行下面的可选操作：
访问密码
默认情况下，虽然设置热点需要密码，但是通过他人设置好的热点或中继台访问BM网络是不需要密码的。 而BM网络和其他网络相比，用户基数很大，人多嘴杂，DMR ID又是公开信息，很可能会有盗用ID的情况出现，如果平时都使用热点来连接BM网络，那么设置TOTP验证码会很有帮助。
- 安装一个可以生成TOTP验证码的程序。
- 访问设置热点密码的页面，即
SelfCare。 - 打开AirSecurity/TOTP后面的开关，将其设置为On。
- 选择授权范围，用默认的
Repeater即可。他的意思是每次授权一个中继。另外两个选项分别为授权一组中继和授权一个服务器，用处不是很大。 - 用TOTP验证码程序扫描出现的二维码并保存验证码项目。
- 点击右下角的
Save按钮即可。
现在，当你使用自己的热点时，无需输入验证码。而当你需要用中继或其他人的热点时，需要打开TOTP程序，然后对特定DMR ID进行单呼操作。 其DMR ID为9+TOTP验证码，例如验证码为123456，则对9123456进行单呼。 只有在进行该单呼操作后，这个中继或热带才会被授予临时使用权。而盗用者由于不知道验证码，因此无法对中继或热点进行授权。如果不授权直接呼叫的话，就只会听到BM服务器返回的“访问被拒绝“的提示。
硬件选择
如果使用的是较新的D-Star设备，那通常无需而外选择热点或类似设备，不过实际上为了方便起见，许多人也会购买热点。 而如果使用系统融合或DMR设备的话，热点则通常是必须的选项。
热点分为SharkRF OpenSpot热点和多模式数字语音调制解调器（Multi-Mode Digital Voice Modem, MMDVM）。 前者是闭源设备，其内部只使用ESP32微控制器，因此耗电量更低，启动速度更快，是更好的选择。但是价格十分昂贵，因此MMDVM是更流行的选择。
MMDVM有两个部分，分别是运行于电脑上的MMDVM Host及各模式的网关等程序和运行于微控制器的中的MMDVM固件。 根据固件的不同，MMDVM又可以分成热点固件和中继固件。
热点固件需要使用亚诺德的集成收发器ADF7021，这款收发芯片内置了FSK编解码器，大大降低了微控制器的负担。因此热点通常使用更为性能较低的STM32F103微控制器。 而中继固件直接由微控制器中的DAC和ADC来产生和接收信号，这些信号会连接到外部电台的9600接口或数传接口并直接由电台进行发射。因此中继固件需要使用性能更为强大的微控制器，如STM32F4系列。 从外形来看，热点设备通常具有2-3枚芯片，并有天线或射频接口；而中继设备通常只有一块芯片，其他的外围电路都是较为简单的元器件，接口通常也是9600接口常用的DIN接口。
市面上销售的MMDVM设备通常会选择遵守树莓派Hat规范，这样可以直接插入树莓派等单板计算机中。由于MMDVM固件使用串口与MMDVMHost通信，因此使用USB转串口设备即可将其简单的接入其他设备中。 当然，也可以选择购买ADF7021模块和STM32开发板进行连接来作为热点，或自行设计适配与开发板的外围电路来组建中继板。
当然，市售的热点设备也会有“单工板“和”双工板“的区别，单工板实际上以半双工模式工作，双工板实际上以全双工模式工作。更加专业的解释可参见这篇文章。 对于非DMR设备，选择单工板完全足够，而DMR设备想要使用时隙功能，则必须使用双工板。
主机部分
大部分MMDVM设备都会选择单板机来运行Linux和MMDVM Host等程序。最常见的选择就是树莓派（Raspberry Pi），这是一种只有银行卡大小的计算机。不过树莓派的价格较高，因此也有许多人选择了类似的其他设备例如香橙派（Orange Pi）。但是如果你不具备嵌入式Linux相关知识，建议还是买树莓派，一旦遇到问题，更容易找到解决方案。
假如你囊中羞涩无法添置新设备、接受不来Linux或者就是抵触命令行和配置文件以及操纵MMDVM Host出现的黑框框，那也没问题，除了MMDVM Host之外还有其他几个更简单程序可以代替MMDVM Host来控制热点板。比如导言中提到的DroidStar和BlueDV就是支持全平台的图形化操作软件，可以让你更为直观的操作热点板，只需要一个便宜的USB串口模块即可将热点板接入到电脑或者手机中，就可以用它们控制热点板了。
如果你对计算机程序十分了解的话，那MMDVM Host完全可以安装在任意计算机中，比如家里的NAS，常用的Windows PC等。
热点板
更建议自制热点版。但是想必许多玩家都没有这种能力，只能选购成品设备。
国内的热点板销售商家通常都为个人制作而非成立商业公司进行销售，因此质量可能参差不齐。购买时尽量找销量和评价良好的商家，不要贪图便宜，板子尽量使用进口温补晶振，并且问清RX/TX Offset和误码率。

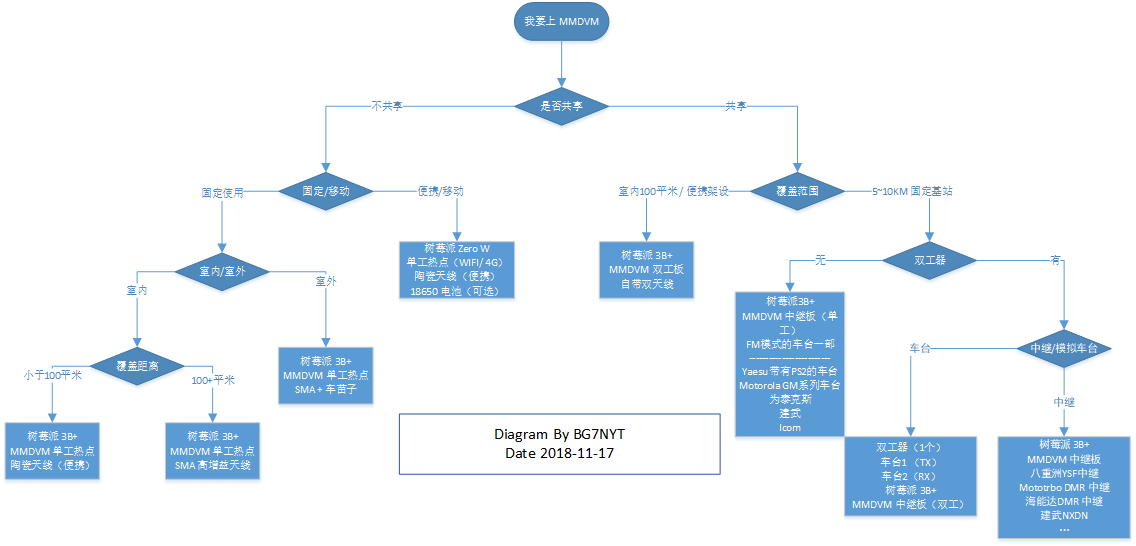

树莓派和热点板的选择可参照BG7NYT的总结：
如果没有特殊需求，可选择最左侧的方案（树莓派3B+、单工热点、陶瓷天线），价格较低，又容易调试和扩展。
这张图虽然是2018年制作的，在现今（2025年）也并不落后，树莓派3B+或一代Zero W足以满足MMDVM需求。如果你没有特殊需求，建议不要买新型号的树莓派4、5、二代Zero或未来待发布的版本，因为它们不仅价格更贵，对电源和散热的要求也更高。
购买时要注意检查型号配置，例如：
- 树莓派3B和Zero W只支持2.4GHz。3B+（带加号）才支持5GHz的Wi-Fi信号。
- 树莓派Zero W需要自己焊GPIO引脚，而Zero WH则预先焊接了GPIO引脚。
很多树莓派商家会一同销售或赠送配件，购买树莓派时建议一并购买。
- 电源：一根USB线和一个电源插头。树莓派型号众多，USB接头形状和电源功率要注意匹配。对于树莓派3B+，USB线为MicroUSB接头，电源功率至少12.5W（5V 2.5A）。
- 只要电压和电流满足要求，充电宝、改装18650电池或电脑的USB口同样可以当作电源。不过一开始配置时建议使用稳定的电源，全部调好以后再换成电池。
- 一张TF卡：建议Class 10或更高，容量4G或以上，用来装操作系统。
- 还需准备卡套或读卡器，以便在电脑上操作。
- 屏幕：建议选择MMDVM系统支持的显示屏幕（OLED、Nextion、HD47780、TFT Serial、LCDproc）。如果你自己不懂电路，不会焊接，务必买成品
模块，也就是带电路板和引脚、只需要接线的那种。单纯的屏幕是无法直接连接的。- 杜邦线：如果使用屏幕，你需要考虑屏幕与树莓派的连接。使用杜邦线可以让连接更牢靠一些。按接头类型，杜邦线分为公-公、母-母、公-母三种，树莓派和热点板要接母头，另一端要根据屏幕模块的情况选择，所以一般购买母-母头的线。
- 散热片：建议买一个散热片粘在CPU上，利于散热。需要注意散热片和热点板是否匹配，以免出现粘上散热片之后没有空间接热点板，或者接上热点板以后没有空间贴散热片的情况。
软件部分
系统安装
如果对Linux不够了解的话，Pi-Star项目已经打包好了所有的程序并提供了图形化配置界面，只要下载并安装在单板机中即可使用。 另外还有将原本Pi-Star的界面替换为更花俏版本的项目WPSD。 它们内部的MMDVM Host等软件没有区别，唯一的区别就是界面。Pi-Star的界面更为朴素，消耗资源很少。而WPSD的界面更为花俏，消耗资源很大。 例如Pi-Star可以在树莓派Zero W上良好运行，而WPSD就会卡顿。如果选择WPSD系统的话，建议硬件选择配置更高的树莓派Zero 2W或同配置的树莓派3B+。 不过实际上两者的操作方式大同小异，会用其中一个，自然也就会用另一个。
如果你购买的是内部包含单板机和MMDVM设备的套件，那通常安装系统的环节已经由商家完成了，你可以跳过本章节，直接查看如何配置。

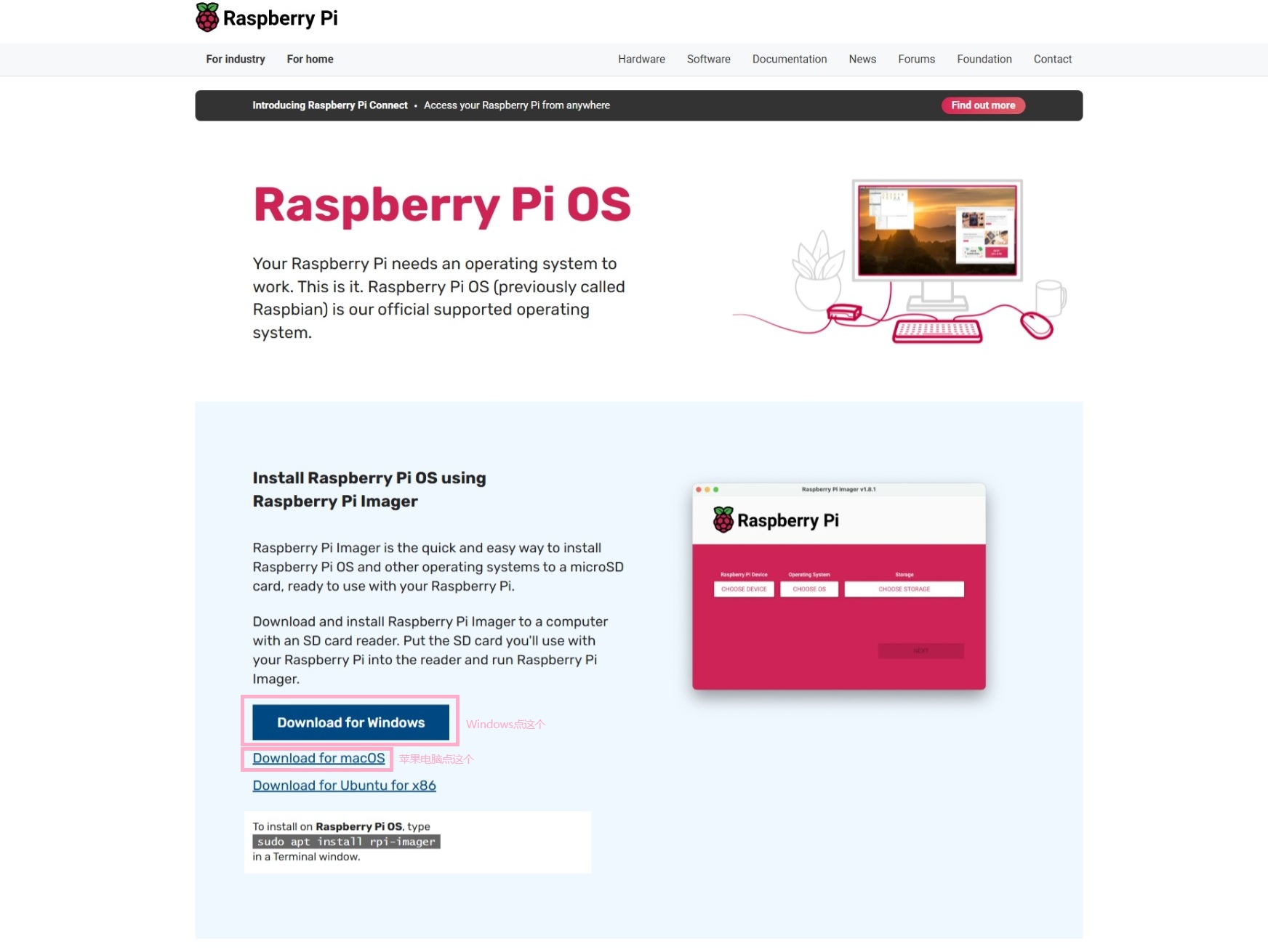

先下载树莓派镜像烧录器，下载安装后，将准备用来安装系统的储存卡插入电脑。

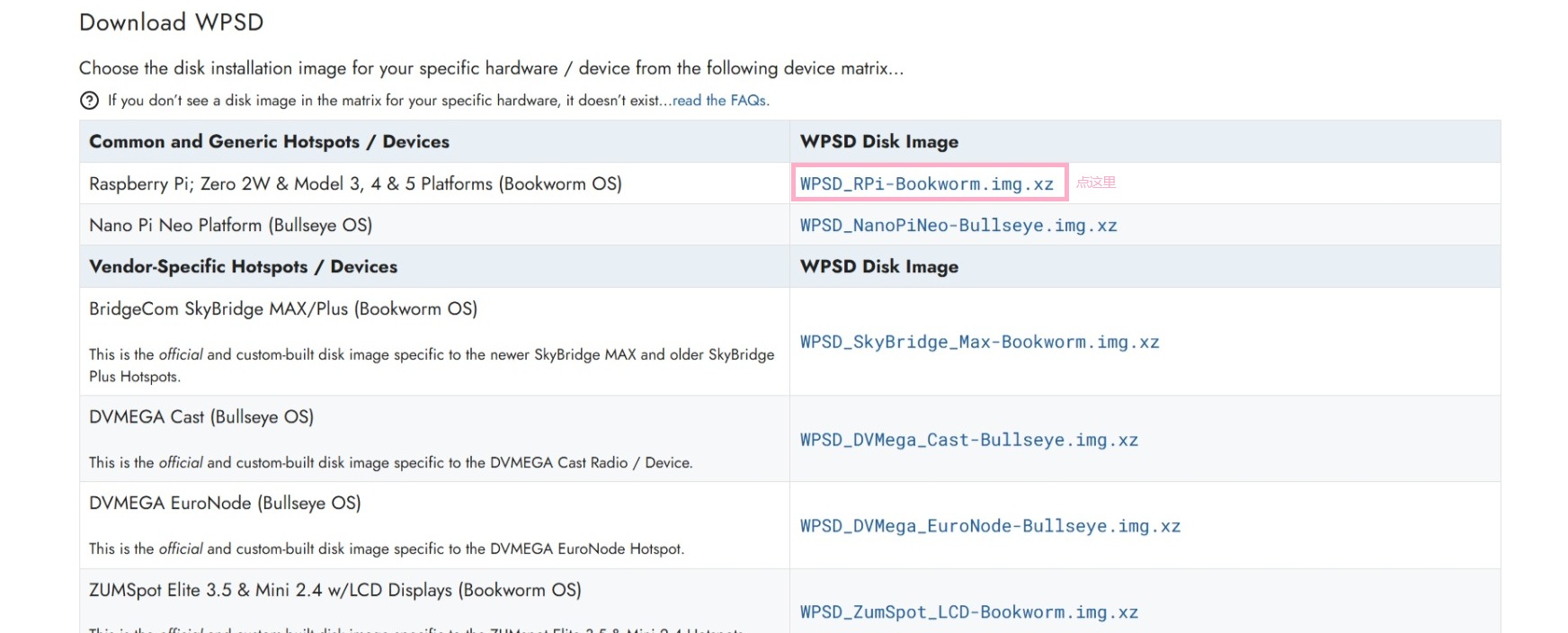

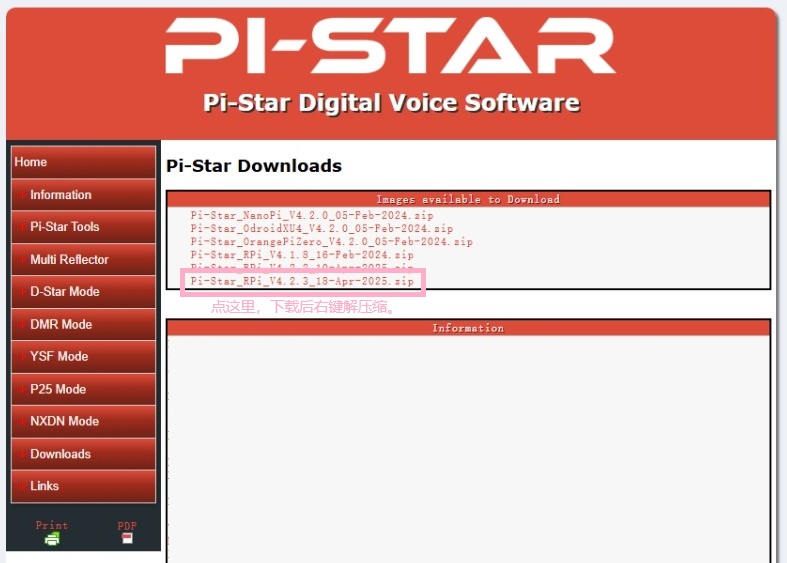

然后下载镜像，更朴素的界面点击Pi-Star下载页面；更花俏的界面点击WPSD下载页面，根据你的设备型号选择下载。

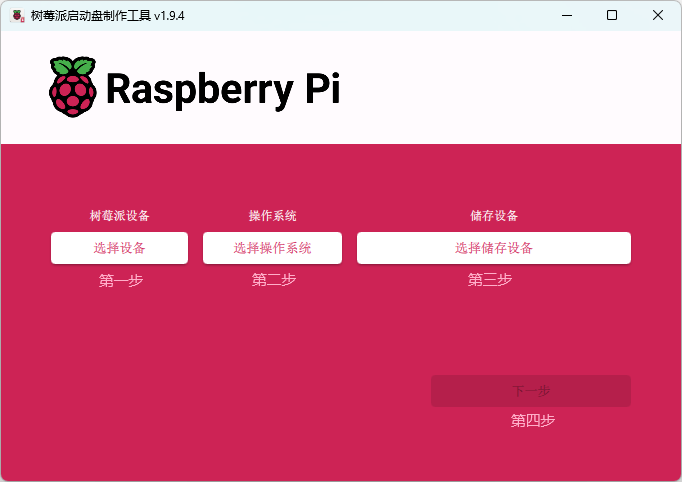

下载好后将其解压缩，然后开始烧录镜像，先打开树莓派镜像烧录器，点左边第一个白色按钮，选择你的设备。

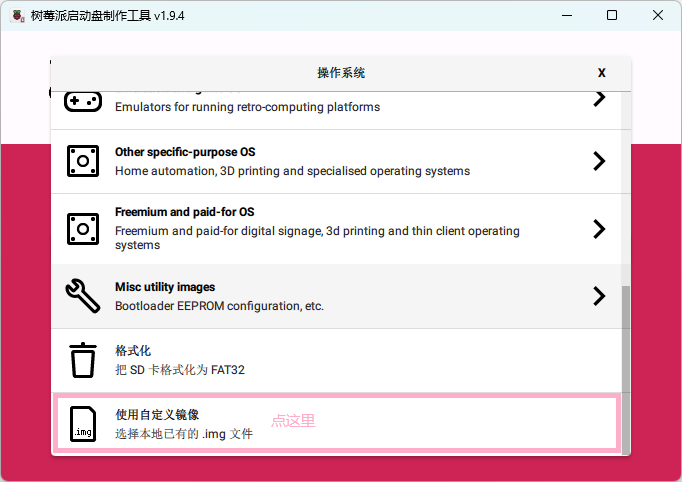

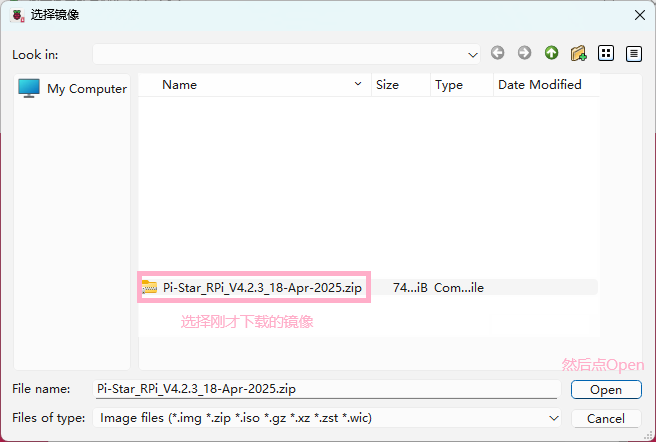

然后点击中间的按钮，选择刚才下载的镜像。

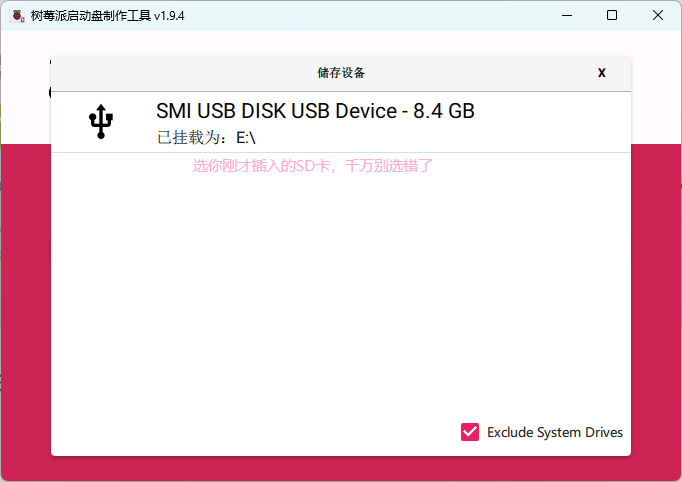

然后选择你刚插入的SD卡千万别选错了。
选好之后点下一步。这时会弹出对话框。

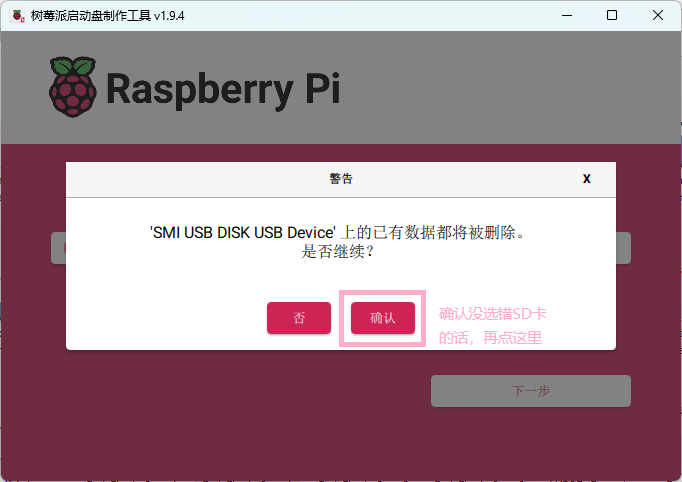

然后确认烧录。
等待烧录完成即可。
如果你打算将单板机连接到Wi-Fi上，可以选择访问Pi-Star WiFi Builder网站来配置预置Wi-Fi信息。在里面设置国家，输入你的Wi-Fi名称和密码，点击“提交”，然后将下载的文件拷到TF卡里面。之后树莓派开机时会自动连接到这个Wi-Fi上。
当然你也可以不进行预置Wi-Fi的步骤，在下一步中通过AP模式进行配置。
基本配置
初次启动时，建议使用稳定的网络，例如家中的网线或Wi-Fi。如果你不熟悉Linux系统，尽量不要使用手机热点，或外面带认证的网络，以免遇到各种玄学问题。
烧录完成后，根据说明来组装MMDVM、单板机和储存卡，连接电源并等待几分钟开机。
如果你的单板机是只有Wi-Fi的设备，并且初次开机后没有系统内任何保存的Wi-Fi信息，则会进入AP模式。 这时候需要在电脑的Wi-Fi列表中寻找名为Pi-Star-Setup的无密码Wi-Fi并连接（WPSD从Pi-Star的基础上改造而来，也使用这个名字）。 如果是通过有线网络连接、或已经配置好了Wi-Fi的设备，则可以跳过本段直接进入下一段。

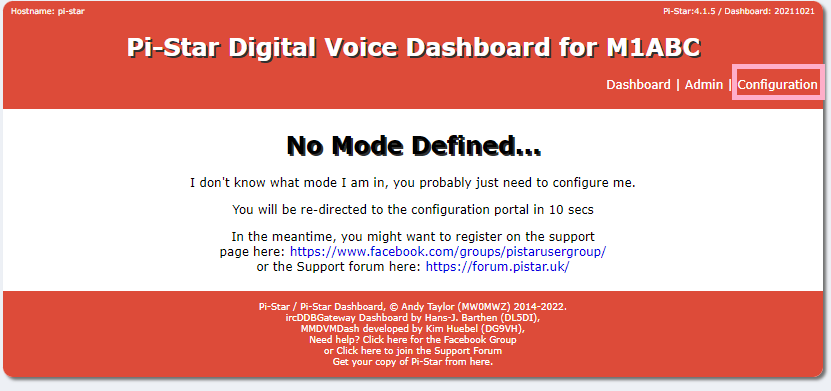

打开网页浏览器并访问Pi-Star页面http://pi-star.local。如果该设置地址无法访问，可以在路由器中查找单板机的IP地址直接为树莓派连接HDMI显示屏查看上面提示的IP地址并访问（通过单板机的Wi-Fi AP连接的情况下，很可能是http://192.168.50.1）。 当初次访问该页面时，会看到页面显示为No Mode Define，这时候点击Configuartion来进入配置界面。
这时候通常会询问用户名和密码，默认的用户名是pi-star，默认的密码是raspberry。

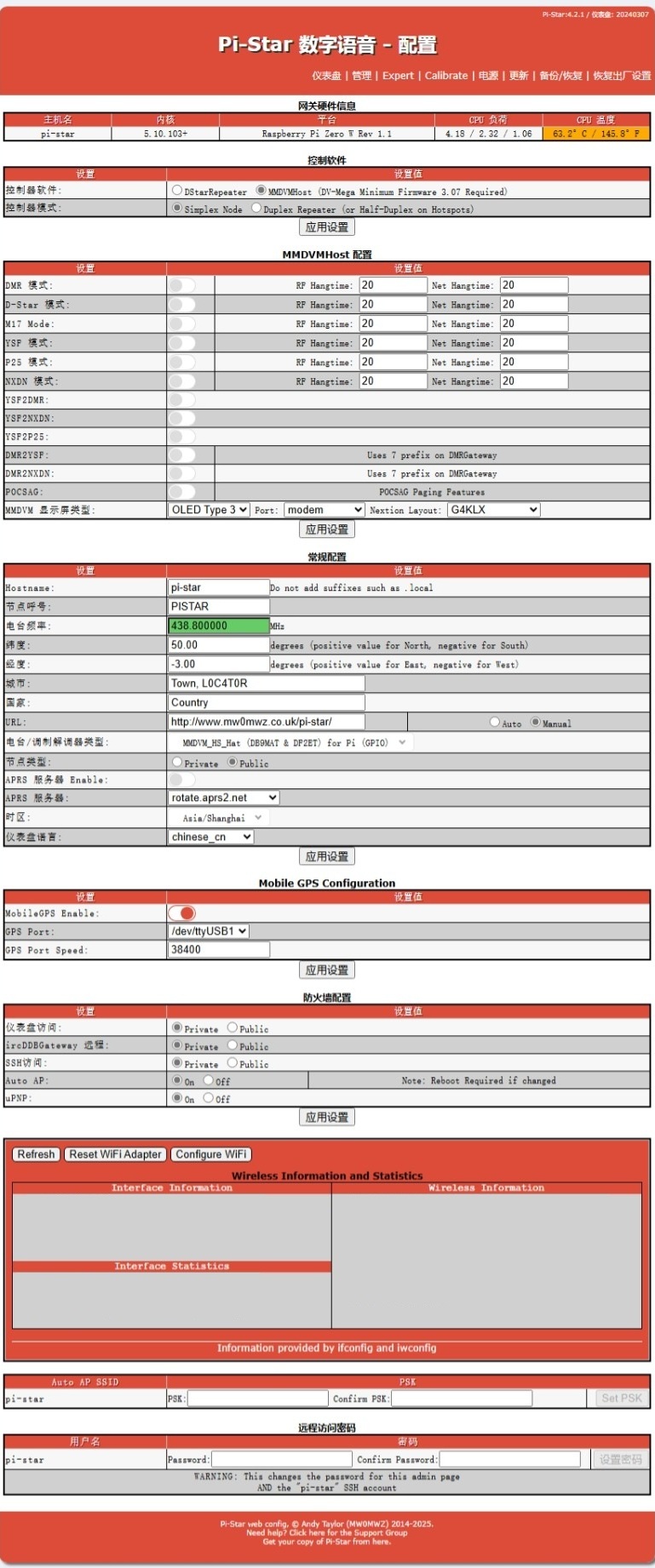

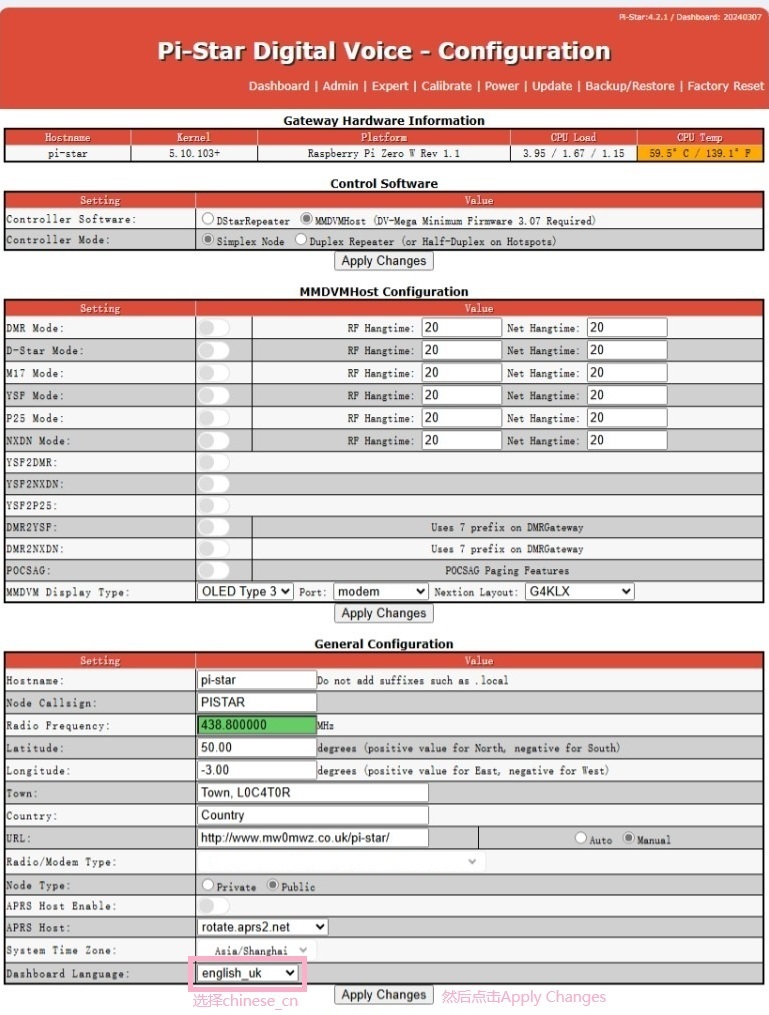

然后进入配置页面，这里为了方便使用，首先将其修改为中文。
如果使用Wi-Fi的话，需要现在进行配置。对于仅有Wi-Fi的设备来说，这是必须的配置项；而使用有线网络的设备则并不必要。 将配置页面翻到下面，找到Wi-Fi配置一栏，并点击Configure WiFi按钮进入配置界面。 在进入配置界面后，首先选择Wi-Fi区域，选择CN即可。然后点击Scan for Networks (10 secs)按钮来搜索Wi-Fi。 在扫描完成后，找到想要加入的Wi-Fi，点击前面的Select按钮，然后在PSK输入框中输入密码，最后点击Save (and connect)。 需要注意的是，如果是使用AP模式连接并访问到配置页面，则不会自动连接。需要在保存完成之后，翻到页面最上方，点击电源，然后点击绿色的重启按钮。 在重启完成之后，会自动连接到保存的Wi-Fi而不会进入AP模式。不过，如果启动后所有保存的Wi-Fi都无法连接，那么系统会重新进入AP模式。
最后进行时区配置，在配置页面的常规配置中，找到时区一项，将其改为Asia/Shanghai，然后点击应用设置。
MMDVM设置

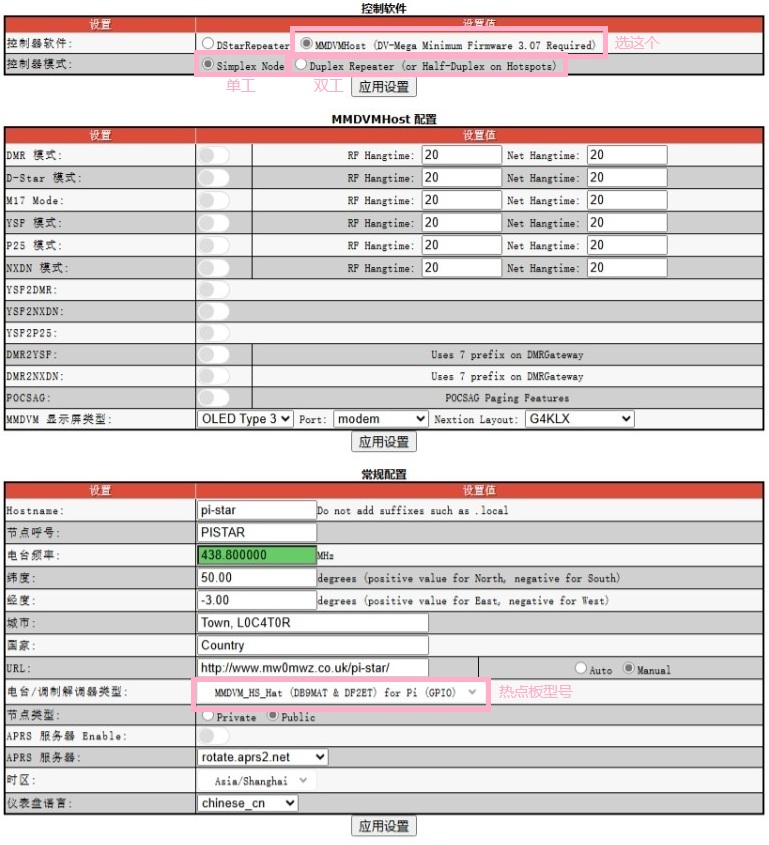

在系统的基本配置完成后，就该进行MMDVM配置了。 首先进入配置界面，在最上方的控制软件配置中，将控制器软件设置为MMDVMHost，然后根据设备类型决定控制器模式，只有一个收发单元的设备设备选择Simplex Node，有两个收发单元的设备选择Duplex Repeater (or Half-Duplex on Hotspots)。 最后点击应用设置等待系统保存配置并启动MMDVMHost。

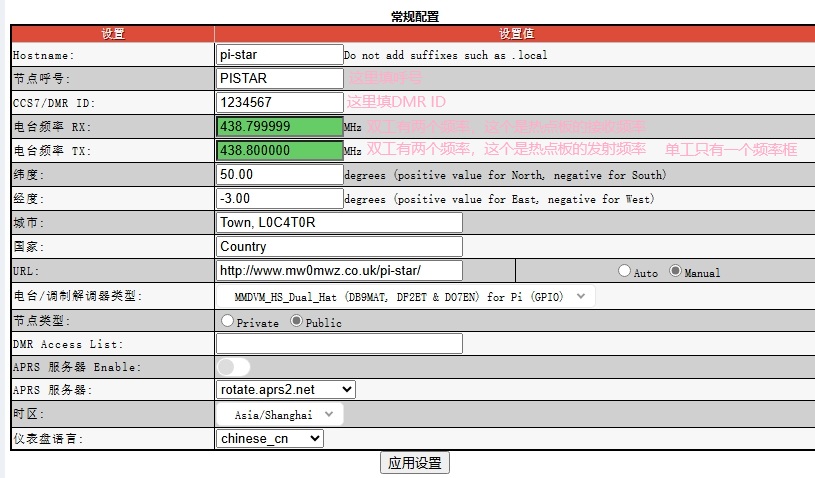

在常规配置中找到电台/调制解调器类型，这一项的配置取决于你购买的MMDVM设备是什么，询问购买的商家即可。 通常单工热点版选择MMDVM_HS_Hat (DB9MAT & DF2FET) for Pi (GPIO)、双工热点板选择MMDVM_HS_Dual_Hat (DB9MAT & DF2ET & DO7EN) for Pi (GPIO)。 选择完成后点击应用设置并等待重启。
接下来在常规配置中设置呼号，通常填写自己的呼号。 然后设置热点频率，单工热点板只需要设置一个频率，而双工热点版需要像中继一样设置上行和下行频率。
最后设置节点类型，Private类型意味着只有和节点呼号相同的设备才能使用该热点，而Public的意思则是允许任何呼号的设备使用该热点。
设置完成后，点击应用设置并等待重启。

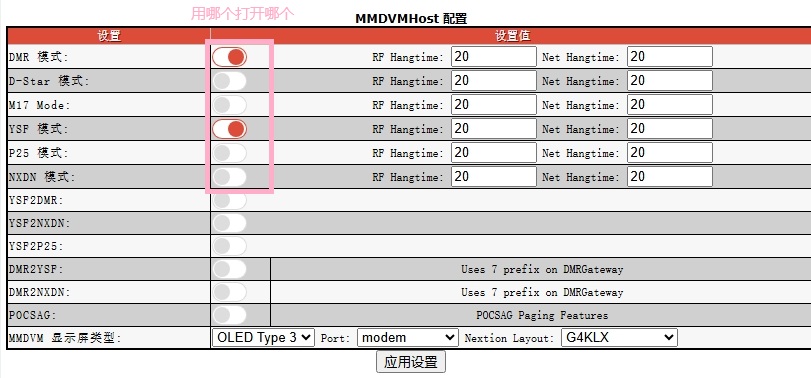

最后，选择你想使用的模式，将其打开后应用设置。
D-Star配置
相较于D-Star电台端的复杂性，热点一端的设置较为简单，首先设置RPT1呼号，通常建议根据频率来选择，即144MHz范围选择C、430MHz范围选择B。 当然，也可以不按照建议，任意选择。
ircDDDBGateway密码是用于ircDDDBGateway Remote软件的，这里不需要修改。ircDDDBGateway语言中没有中文，因此也不需要修改。
默认反射器可以设置一个自己喜欢的，后面的Startup(启动时自动连接）和Manual（手动连接）可以按需要选择。
时间通告的作用就是每隔一段时间会进行报时，可按需要开关。
Callsign Routing就是呼号路由功能支持，它是通过ircDDDB网关实现的该功能。如果想用的话，可以打开。
最后是Use DPlus For XRF，DPlus是较老的反射器软件，而XRF则是现在流行的XLX反射器软件的原型。区别是是否需要路由器支持UPnP或手动设置端口转发。 不过现在新型的反射器协议不需要该功能，而且国内网络大多不给公网IP，这个选项没什么意义，保持默认的关闭即可。
设置完成后，点击应用设置并等待重启。
系统融合配置

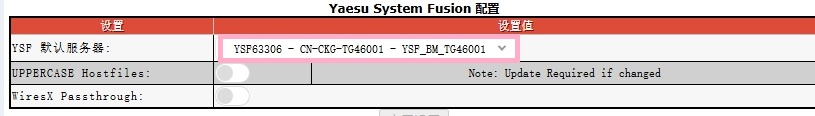

系统融合的配置更为简单，选择默认服务器即可。UPPERCASE Hostfiles的作用是只使用大写字母保存服务器列表，目的是增加FT-70D兼容性，使用该设备可以开启该选项。
完成后点击应用设置并等待即可。
YSF2DMR交叉模式
由于YSF的DN模式、DMR模式和NXDN模式使用相同的声音编码，因此这三个模式可以在保持声音编码不变的前提下互相转换。 这种交叉模式也能用来连接不同模式的网络，比如使用打开YSF2DMR模式后，将频率调整为另一个DMR模式的热点（或反其道而行之），即可连接相应的YSF反射器和DMR谈话组。
开启该模式后，MMDVM内部会启动一个特殊的YSF服务器，该服务器会将收到的YSF数据转换为DMR数据。 同时也会将收到的Wires-X信令转换的DMR信令，使得可以通过Wires-X来切换DMR谈话组。
由于DMR模式必须要求DMR ID，因此如果之前没有在常规配置中填写CCS7/DMR ID的话，现在必须填写。
保存好DMR ID后，将YSF默认服务器选择为YSF00002 - Link YSF2DMR，之后选择DMR ID的后缀，选择与其他热点不同的即可。
接下来选择是否打开WIresX Passthrough功能，当该功能关闭时，通过电台的Wires-X功能获得的服务器列表和切换服务器功能将是YSF网络的。 而该功能打开，且YSF服务器被设置为YSF00002 - Link YSF2DMR时，MMDVM的YSF网关将不会响应Wires-X信令，而是将其交由YSF2DMR来处理。 这时候通过电台的Wires-X功能切换的就会是DMR谈话组而不是YSF反射器。
然后选择DMR主机，国内通常使用BM_4602_China。选择好后输入之前步骤中设置的BrandMeister的热点密码。
最后输入DMR TG，输入自己常用的就行，如果没有的话，46001是国内人数较多的DMR谈话组。
DMR配置

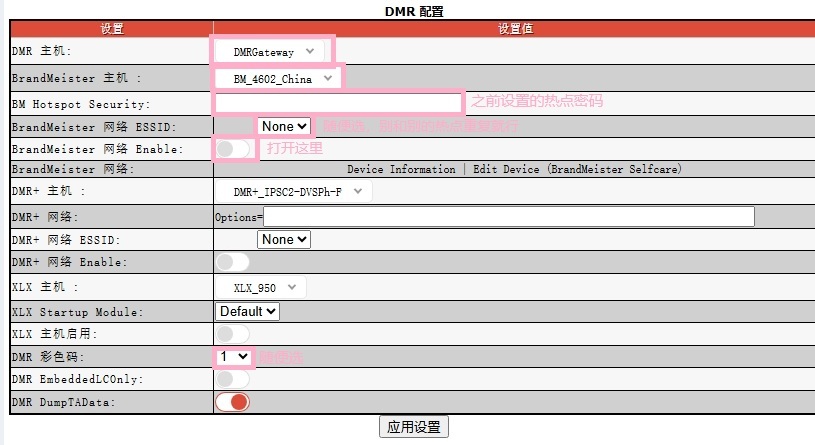

在打开DMR之后，在常规配置中填写CCS7/DMR ID。
DMR主机选择DMRGateway并应用，之后会出现其他设置。
国内通常选择~~BM_4601_China~~（由于接任4601服务器管理的团队并没有好好运营，因此4601服务器已被踢出BrandMeister集群并由BM官方团队设置了BM_4602_China作为代替）作为DMR主机。
然后填写填写热点密码选择DMR ESSID，选择与其他DMR设备不同的即可。 最后打开BrandMeister网络的开关。
DMR彩色码有些类似模拟FM的CTCSS或DCS静噪代码，和电台设备上保持一致即可。
DMR EmbeddedLCOnly这一选项的用途是清除DMR的带内信息，其内容通常是GPS和别名信息。一般不需开启，但如果DMR电台的对带内信息支持有问题，则可以打开它。
最后一项DMR DumpTAData的作用是在MMDVM的日志中记录GPS和别名信息，保持默认不变即可。
完成后点击应用设置并等待重启。
DMR2YSF交叉模式
和YSF2DMR相反，这个功能是将DMR数据传输到YSF网络中。
打开该功能后，需要将DMR主机设置为DMR2YSF并应用设置。
应用后会发现YSF设置也会被打开，选择一个默认的YSF服务器即可。
